產品名稱：安全型控制系統

品牌：冀儀

產地：中國

型號：HYGDS3000-1

冀儀HYGDS3000-1安全型控制系統的介紹：

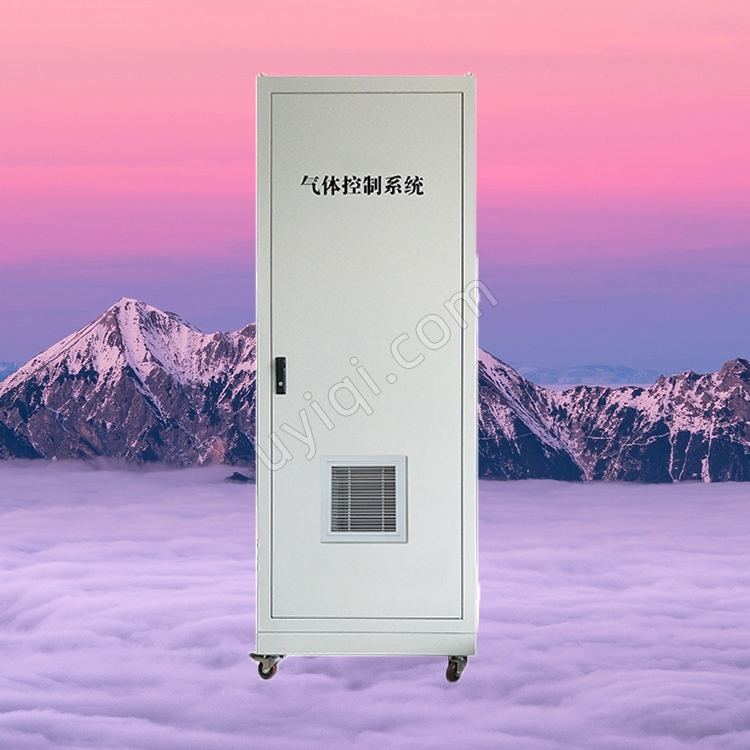

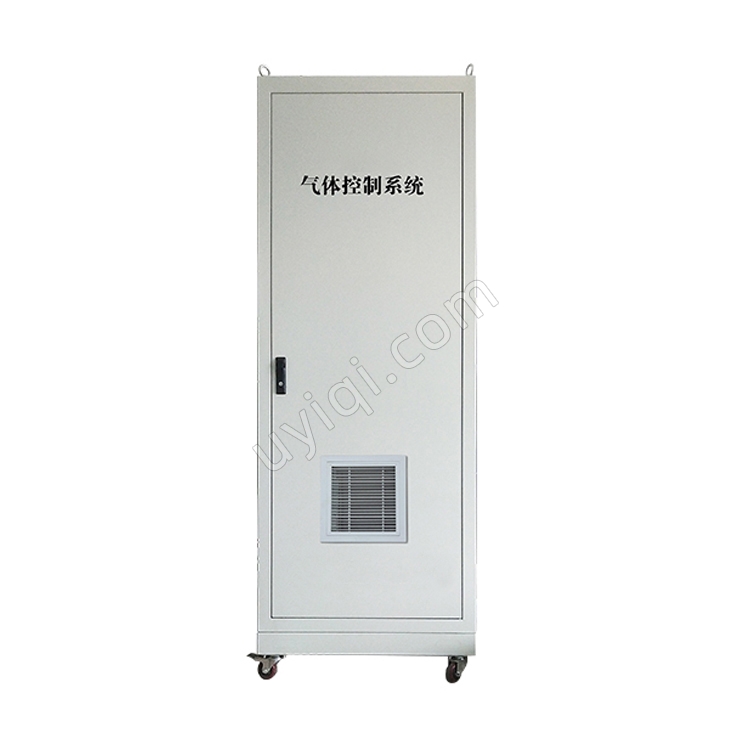

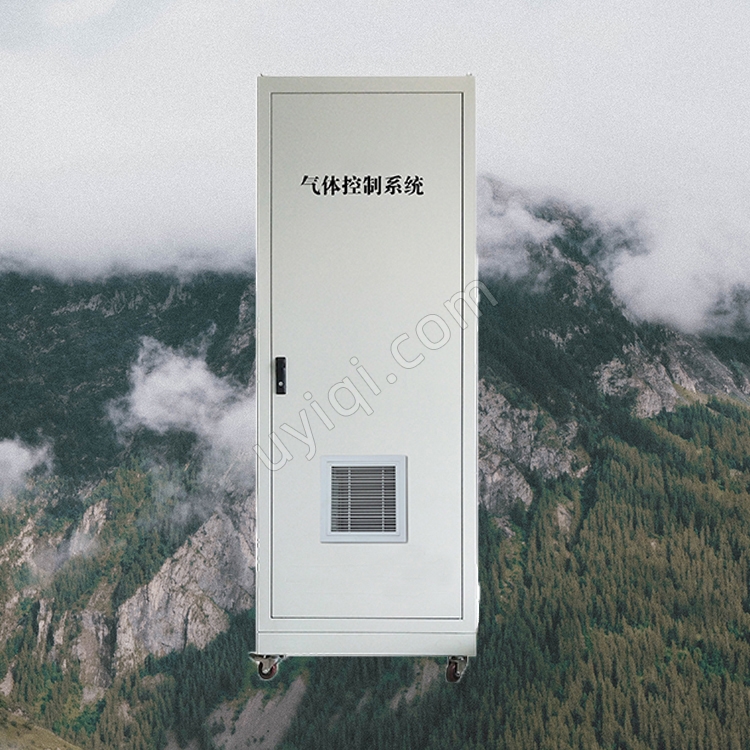

冀儀HYGDS3000-1  GDS監控系統是由GDS控制柜、現場探頭和上位機組成的，可實現對現場探頭數據的采集、對現場風機的控制等功能，通過上位機更加直觀的顯示出來，以便于觀察現場的實際濃度、現場探頭的故障和報警狀態和風機的運行狀態等。

GDS控制柜是有斷路器、中間繼電器、PLC、交換機、熔斷器、開關電源、隔離模塊等組成。其中，PLC采用西門子smart系列PLC，編程軟件為smart 2.3版本，低壓采用施耐德低壓元件，交換機采用斯科品牌，以保證系統的正常運行以及穩定。

風機的控制信號是GDS控制柜提供無源的控制信號，每個風機對應的是兩根線，GDS控制柜只僅僅控制風機的啟動和停止，不提供電源。

上位機和GDS控制柜之間需走一根網線實現上位機和GDS控制柜的正常通訊。




GDS控制柜是集現場所有的信號并通過以太網傳送到上位機并顯示出來。GDS控制柜數據是以4-20Ma的電流輸入模式進入隔離模塊，然后通過隔離模塊進入到PLC系統中，通過轉換和計算得到現場的對應的實際值。其他車間的數據是通過探頭進入4路儀表頭里，然后通過485線傳送到GDS控制柜中，再通過以太網傳送到上位機中。






 每個探頭是三線制的傳感器，通過信號線把電流傳送到GDS柜子中。以1#探頭為例，探頭分為電源正極、電源負極和信號線三根線，探頭線進入GDS柜子中，連接到對應的位置即可。其中，電源的正極連接GDS控制柜的24V，電源的負極連接GDS控制柜的0V，信號線連接到GDS控制柜中的001線號即可。60個探頭線接線方式一致。

---
