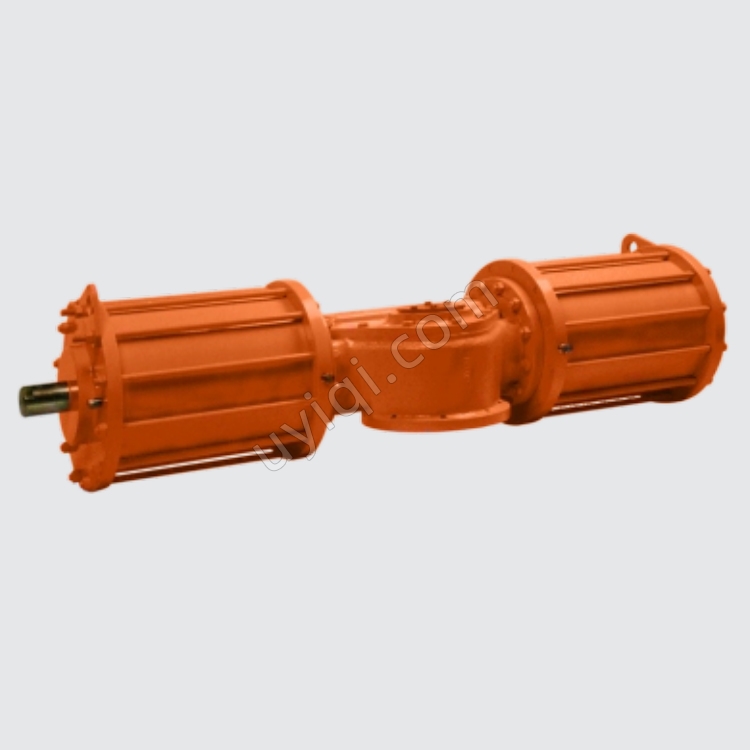

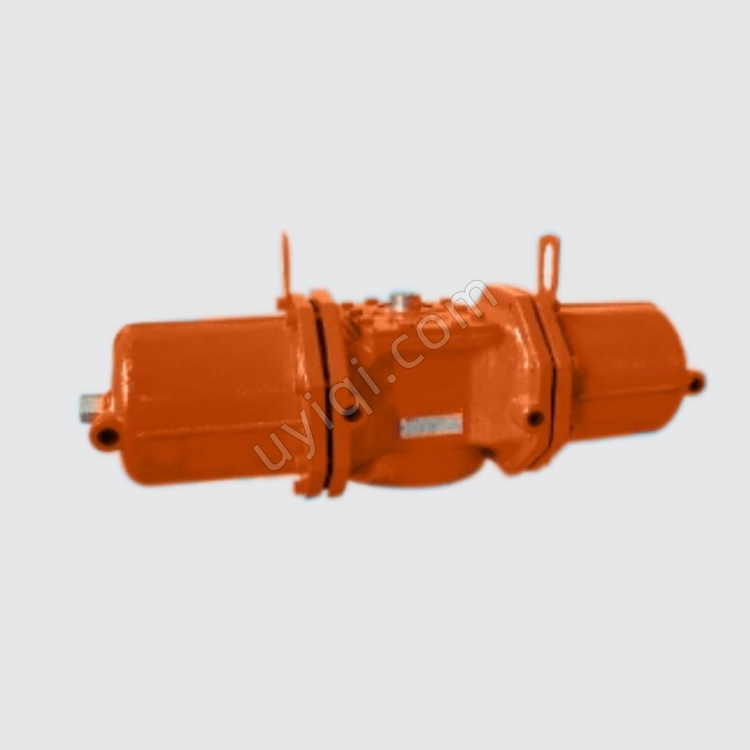

產品名稱：撥叉型氣動執行器

品牌：MORC

型號：MAPF/B




撥叉型氣動執行器MAPF/B介紹：

氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置。按所驅動閥門類型分為直行程和角行程兩種，MORC氣動 執行器主要以角行程為主，角行程又分為齒輪齒條型和撥叉型兩種類型。




撥叉型氣動執行器MAPF/B特點：

■采用撥叉增力傳動機構，將直線運動轉變?yōu)樾D(zhuǎn)運動， 適合于90°旋轉的中、大口徑的閥門的控制。
■雙缸同時進氣、輸出扭矩大，動作平穩。
■開、關位置雙向可調，調整范圍±5°。
■活塞腔與箱體中腔隔離、空氣消耗量少。
■動作形式分為雙動作型、單動作彈簧復位型，故障位置 可按客戶要求進行安裝調試，能充分滿足客戶的使用要求。
■頂部連接采用NAMUR標準，可方便安裝限位開關、閥 門定位器等附件，并能清晰地指示閥門的開關位置。
■底部法蘭采用ISO5211標準尺寸，并預留兩組安裝孔，可 方便地與閥門直接安裝。
■備有蝸輪、蝸桿、液壓手動泵等手動驅動裝置，可在失電、 失氣的情況下對閥門進行手動操作。
■可提供機械控制兩段式執行器，在無需增加閥門定位器的 情況下實現對閥門分段式開啟或關閉，提高了產品的經濟性 和使用壽命。




撥叉型氣動執行器MAPF/B參數：

型號系列：MAP
殼體材質 ：QT450-10
外涂層：噴漆
氣源接口 ：Rc1/4、Rc3/8或G1/2
工作介質 ：干燥或潤滑的壓縮空氣或無腐蝕性氣體，介質中 雜質微粒小于30微米。
氣源壓力 ：0.3~0.7MPa
環境溫度 ：-20~70℃，可選高溫0~120℃，低溫-40~70℃
行程范圍 ：90°±5°
輸出力矩：詳見MAPF/B系列資料


---
