產品名稱：OKTANTA管道內部診斷綜合體（HeatScan）
品牌：OKTANTA
產地：俄羅斯
型號：HeatScan

俄羅斯OKTANTA管道內部診斷綜合體（HeatScan）說明

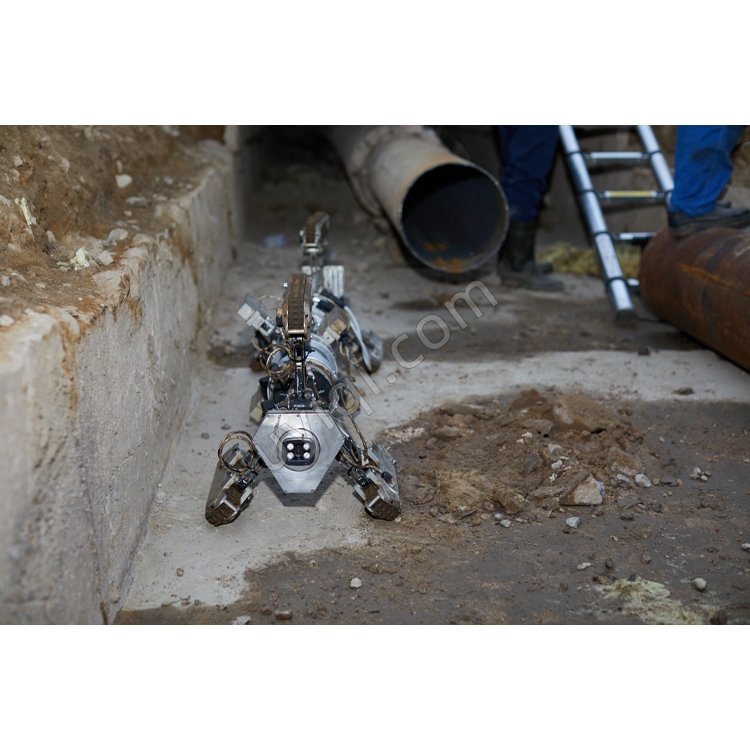

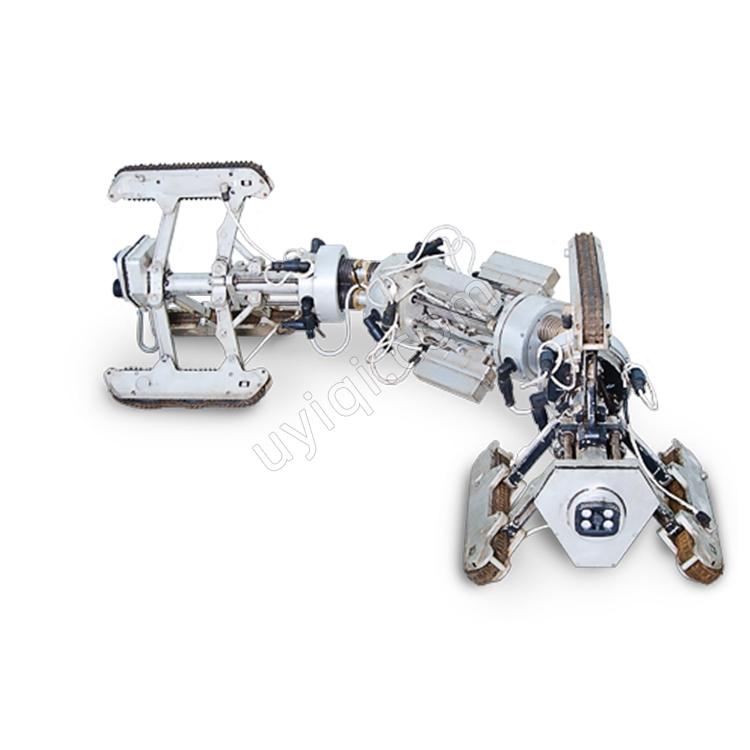

HeatScan合體旨在使用診斷機器人檢測管道缺陷并評估有缺陷部分的剩余壽命。該技術不需要管道的初步準備，允許您通過一層高達35毫米的沉積物來監控金屬的狀態。該綜合體的診斷機器人配備六條軌道，能夠通過具有顯著污染水平的區域。我司能夠向您提供比較復雜的管道內部診斷服務。

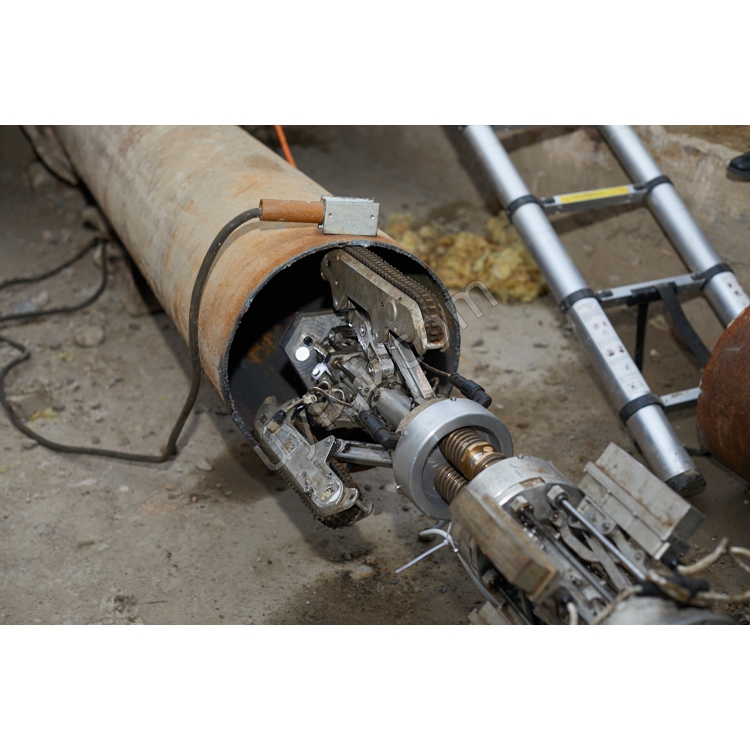

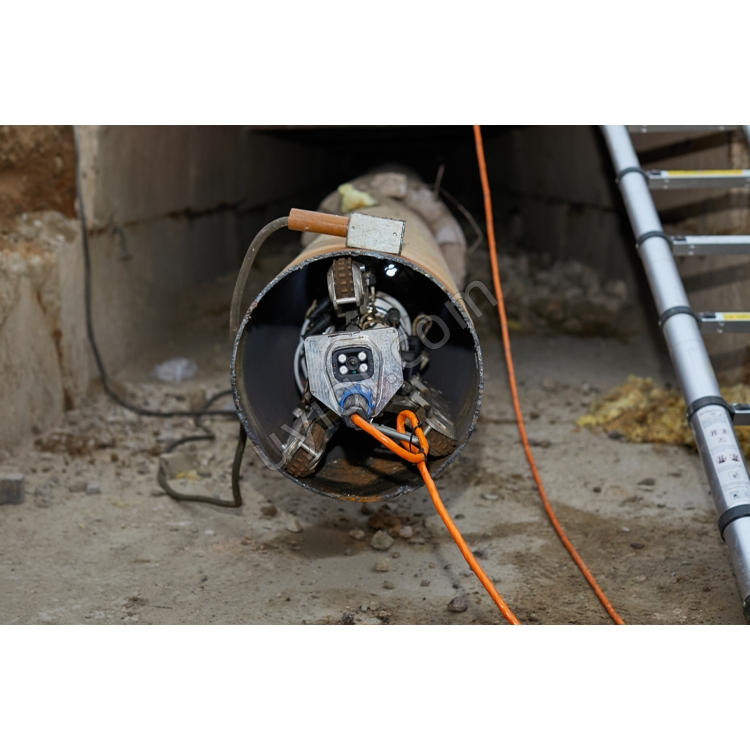

機器人通過**小尺寸為400毫米 X600毫米的切口裝入管道。機器人不需要焊接到管道
裝貨室。機器人移動和進行診斷時，就不需要管道里的加壓水。HeatScan診斷復合體使用改進的磁檢查方法來查現有的缺陷。與超聲波控制方法不同，這種方法對腐蝕引起的管道表面不規則性不敏感。機器人在由于存在沉積物和嚴重腐蝕而無法通過其他控制方法控制的地方測量管道金屬壁的殘余厚度。

機器人有一個密封的身體，可以直接浸泡在水中使用。這種情況下，水溫可達50°C。監測能力高達每小時200米。

HeatScan管內診斷綜合體的技術參數:

受控直徑范圍：DN400-DN1400
管壁厚度范圍：1.5-16 毫米
滑走距離：300 米
管內表面的沉積物量：到35毫米
檢測/測量缺陷尺寸：-直徑為6毫米的貫通缺陷
-直徑為30毫米，深度為壁厚20%的腐蝕損傷
效率：120–200米/小時
可通行分行數目：4件
走到三通管：有
測量缺陷區殘余厚度的誤差：殘余厚度的15%
相對濕度：100%
工作溫度范圍：-20º…+70ºС
壓力：101.3千帕м

俄羅斯OKTANTA管道內部診斷綜合體（HeatScan）設備用途:

俄羅斯OKTANTA管道內部診斷綜合體（HeatScan）控制技術

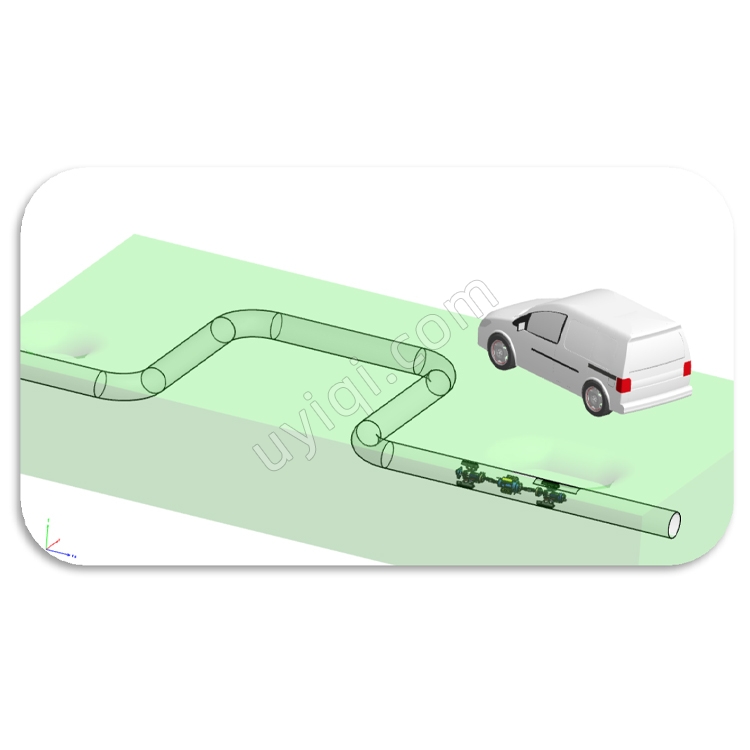

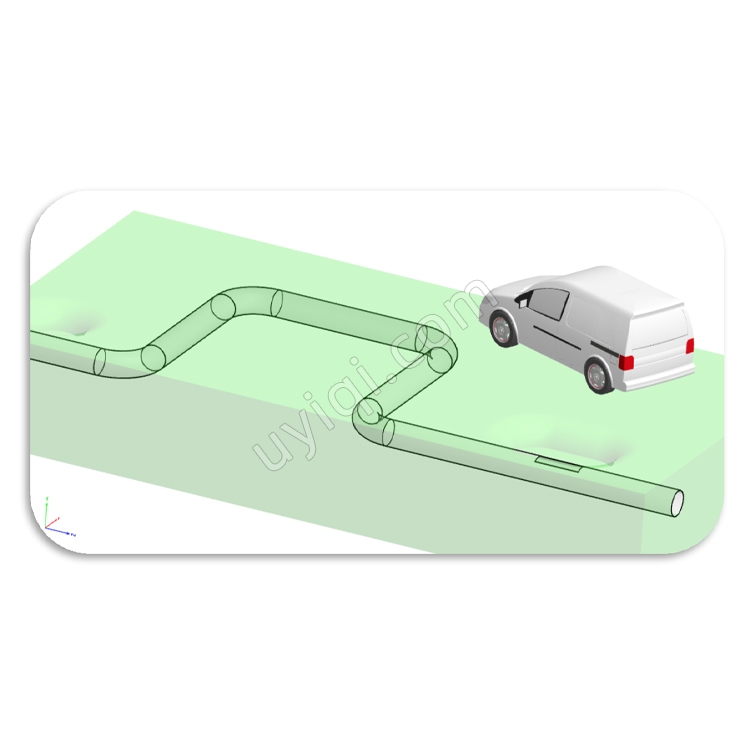

對于診斷，有必要提準備管道的通道：機器人通過管道的切口加載。切口可以在熱室中或使用探井來做。

診斷綜合體，包括控制面板，位于B類汽車的汽車實驗室。

從一個裝載點，機器人從切口往每個方向都可以診斷500米。

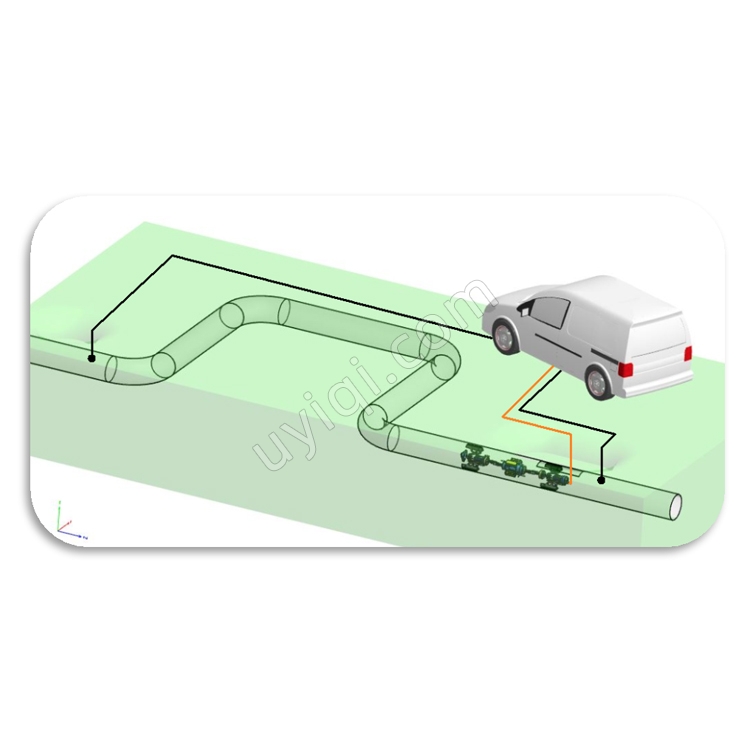

電線必須連接到管道的**段的端部。電流通過管道，這是激發磁場所必需的，磁場的分布由管道內機器人上的傳感器讀取。

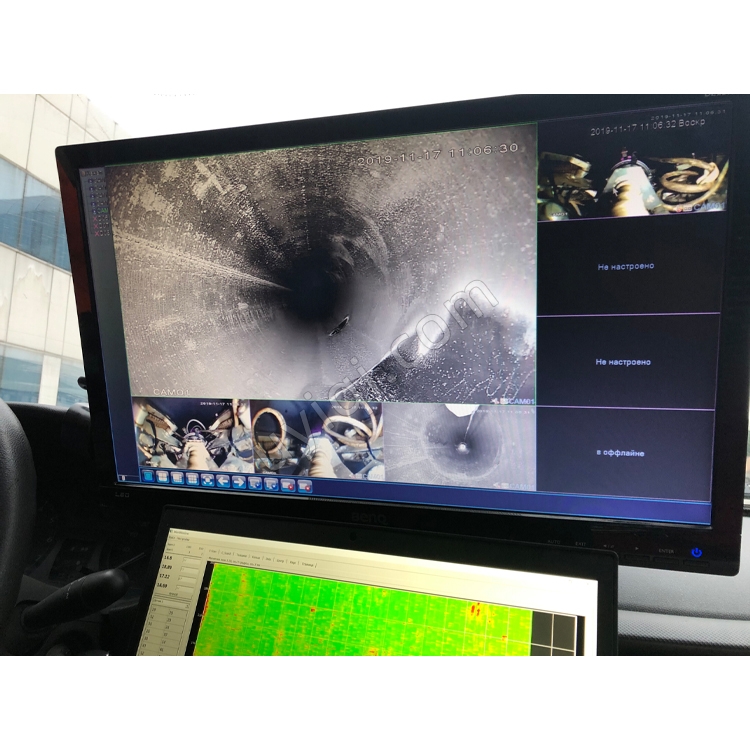

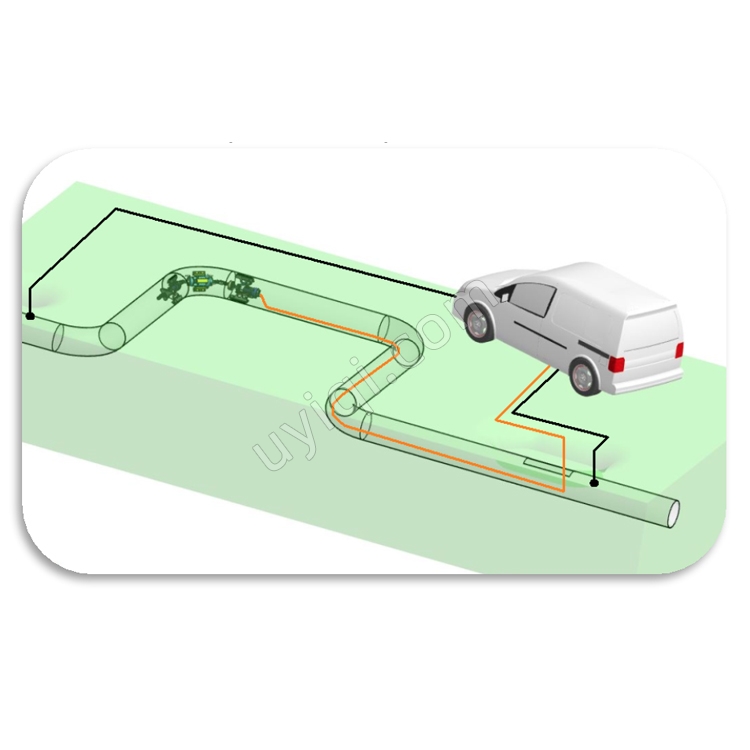

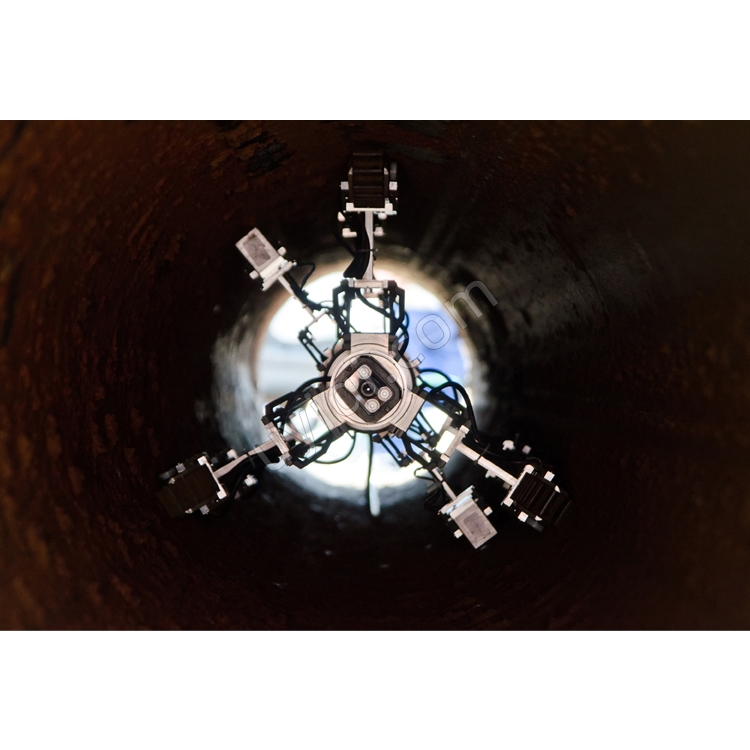

診斷機器人在管道內移動，掃描100％的管道面積。傳感器檢測缺陷位置的磁場異常。使用特殊算法，該程序確定金屬的殘余厚度。



---
