產品介紹

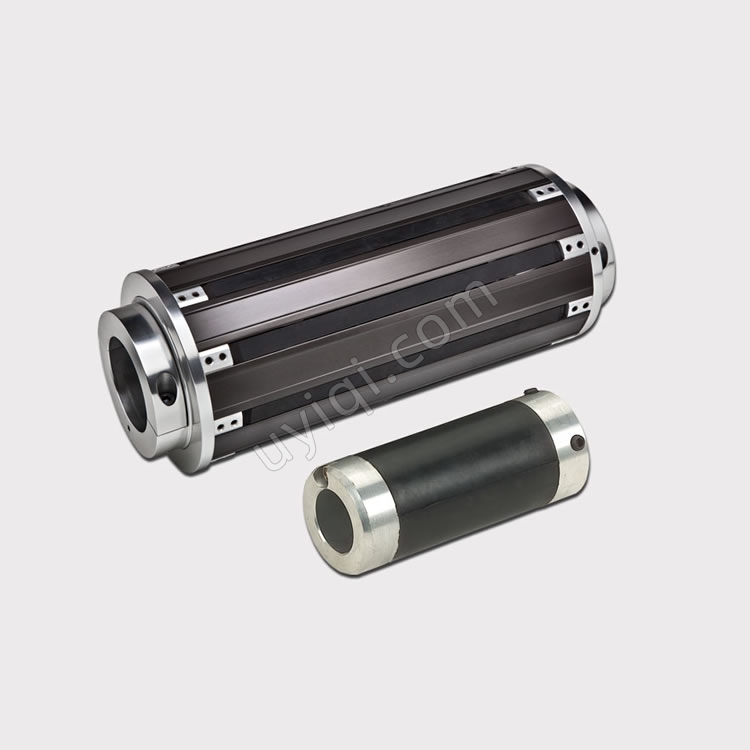

生產中會用到這樣的卷筒，其卷芯尺寸與通常使用的卷筒卷芯尺寸不一樣，在這種情況下軸套或稱適配器就必不可少。適配器用來使現有的氣脹軸匹配生產線上的卷芯（3"到12"），而無需制作一根新的氣脹軸。 設計制造軸套或適配器起始直徑3"，標準直徑為3"和6"。橡膠條氣動適配器直徑3"到12"。





產品參數

內孔徑（"）- 橡膠條適配器	3"	6"
本體長度	47	148
總長	145	140
橡膠條長度	65	80
氣壓	6	6



內孔徑- 通條型適配器	70	76,2 (3")	101,6 (4")	150	152,4 (6")
標準孔徑	25	25	50	74,4	74,4
孔徑	30	40	60	80	80
止動環直徑（可選）	79	79	108	155	155
本體外徑	69	75	98	148	150
波紋長條數量	6	6	6	9	9
直徑脹大	75	80/81	104	154	156
氣壓	6	6	6	6	6

(0) T = 氣脹軸本體
(1) 1m長度軸重，包括氣管、長條、卡具、保護帶
(2) 取決于實際應用
(3) 固定件重量：樞軸、卡環、法蘭等
(4) 所列為軸長1m的數值


應用市場

紙張、  紡織品 、卡通版 、 電線/線纜、 塑料薄膜 、 鋁箔



---

提示：“意大利Re品牌氣動通條產品”內容及圖片來自廠商官網、翻譯或互聯網引用等，內容僅供參考，以最終簽訂合同為準，如有差錯或異議可聯系我們更改。
