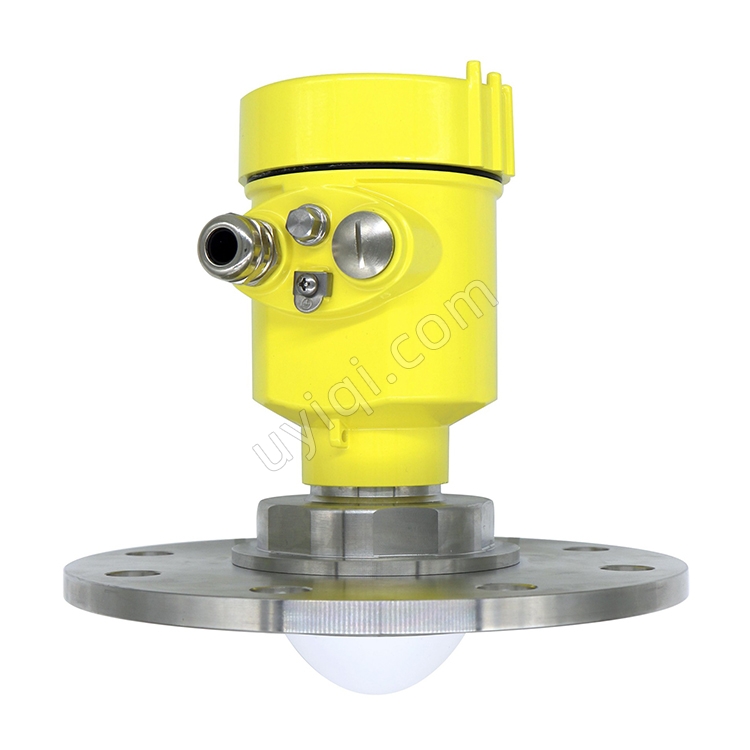

產品名稱：180GHz調頻雷達物位計
品牌：冀儀
產地：中國
型號：JY-92RD72


80GHz調頻雷達物位計JY-92RD72冀儀的特點：

92RD71系列產品，是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品**量程可以達到120m, 盲區可以做到8 cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

80GHz調頻雷達物位計JY-92RD72冀儀的優點：

• 基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
• 5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
• **窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
• 波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。
• 支持遠程調試與遠程升級，減少等待時間，提高工作效率。
• 支持手機藍牙調試，方便現場人員維護工作

通信與調試：
在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。92RD71與PC之間通過以下方式進行通訊：
1、USB轉RS485串口線（四線制）；
2、USB轉TTL串口線（兩線制）；
3、USB轉Hart-modem（兩線制）進行通信。也可用手機通過藍牙調試，使現場調試更安全、方便。還可以在異地，通過遠程模塊的4G網絡進行遠程調試。

調頻雷達物位計JY-92RD72的功能：
應用： 液體 適合測量大部分液體產品
測量范圍： 0~30米
盲區： 5cm
過程連接： G1½螺紋/法蘭
過程溫度： -40～130℃
過程壓力： -0.1～0.3MPa
天線尺寸： 78mm透鏡天線
精度： ±2mm
防護等級： IP67
頻率： 80GHz
波束角  ： 3°
電源： 四線/六線制（DC24V/AC220V ）
防爆等級： Exd  IIC T6 Gb
外殼：鋁 單腔 /鋁 雙腔/塑料/不銹鋼 單腔
信號輸出：4...20mA/ RS485 Mod bus/繼電器SPDT
顯示/編程：編程器帶藍牙/5G遠程網絡調試

安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

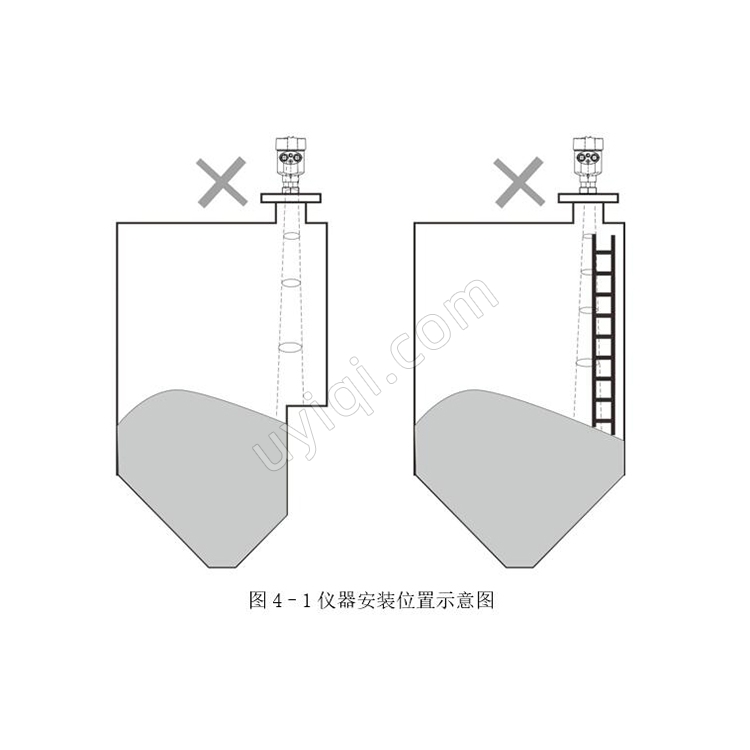

1、保證波束范圍內沒有干擾物，如人梯，臺階。

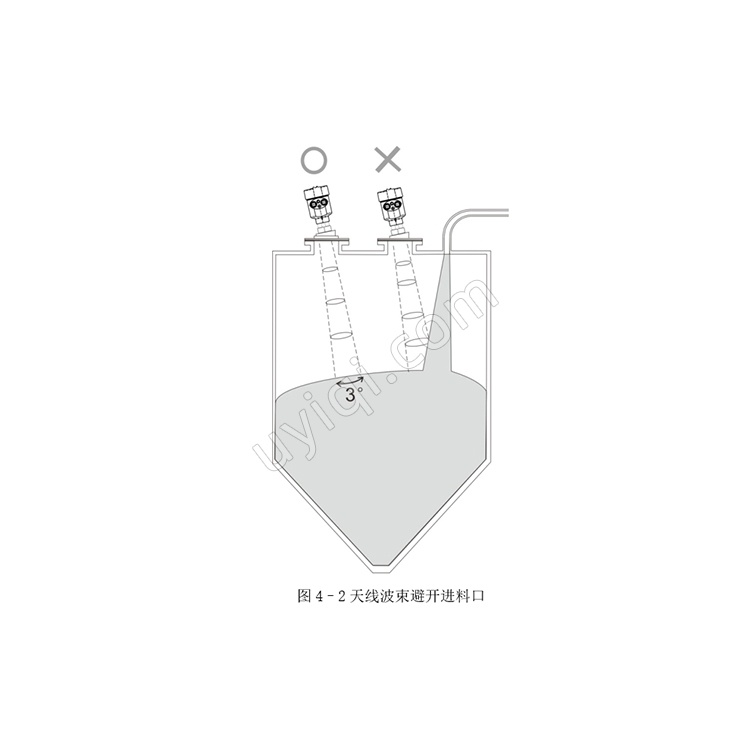

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。


3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。

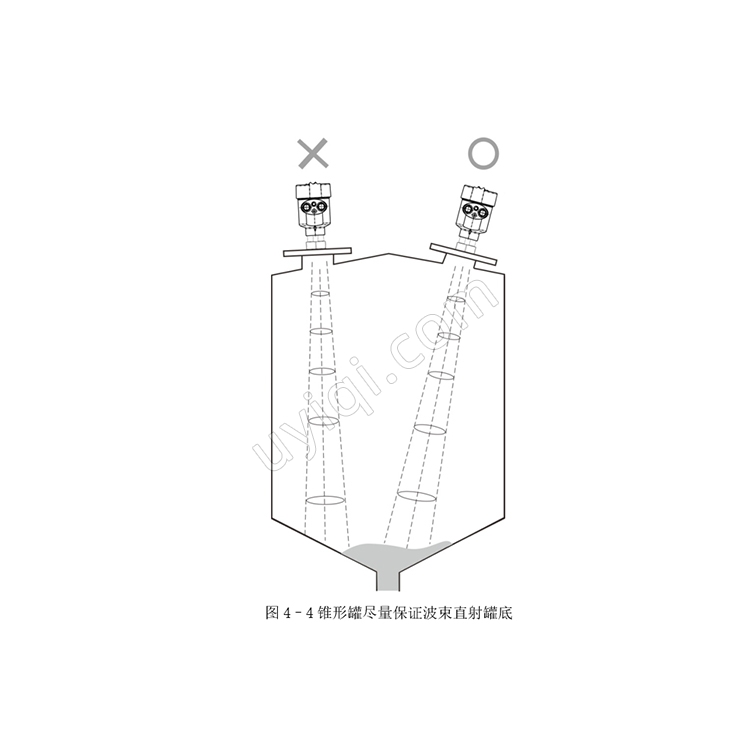

4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示




冀儀80GHz調頻雷達物位計的技術參數：
測量范圍：0.08 m ~30m（液體）
產品尺寸：Ø100*270mm
測量精度：±1mm
電纜入口：M20*1.5
波束角：3°/8°
推薦線纜：AWG18或0.75mm²
使用介電常數范圍：>=2
防護等級：IP68
供電范圍：15~28.0VDC
防爆等級：ExdiaIICT6
故障輸出：3.8mA、4mA，20mA，21mA，保持
安裝方式：螺紋或法蘭
現場操作/編程：128×64 點陣顯示屏/4按鍵   可配置上位機設置軟件
凈重/毛重量：2.480Kg/2.995Kg
工業溫度/濕度：T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃
包裝箱尺寸：370*270*180mm
天線類型：透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/石英隔離法蘭盤
過程壓力：-0.1~2MPa
外殼：鑄鋁/不銹鋼
信號輸出：4...20mA/ RS485 Mod bus
顯示/編程：編程器帶藍牙/5G遠程網絡調試
過程溫度：-40～130℃

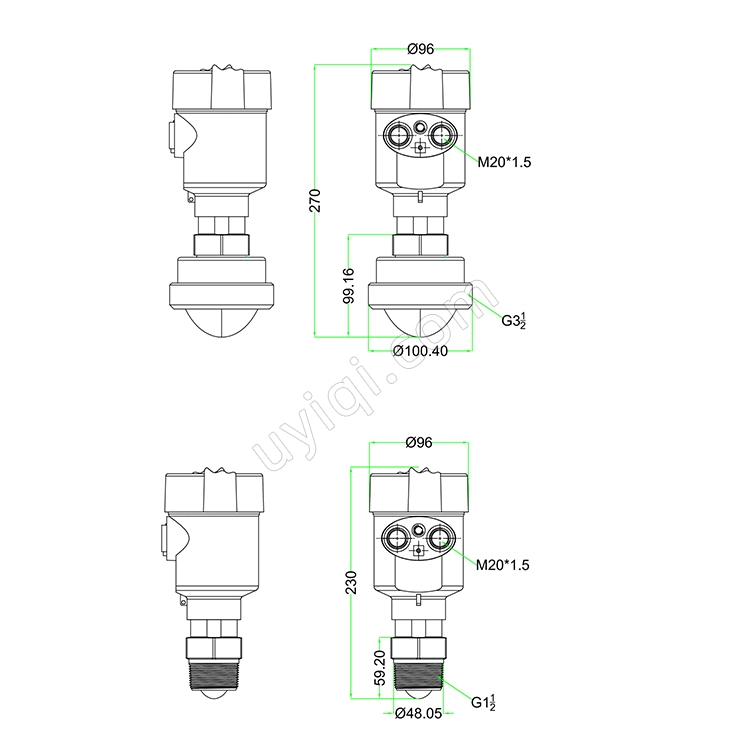

尺寸結構：

---
