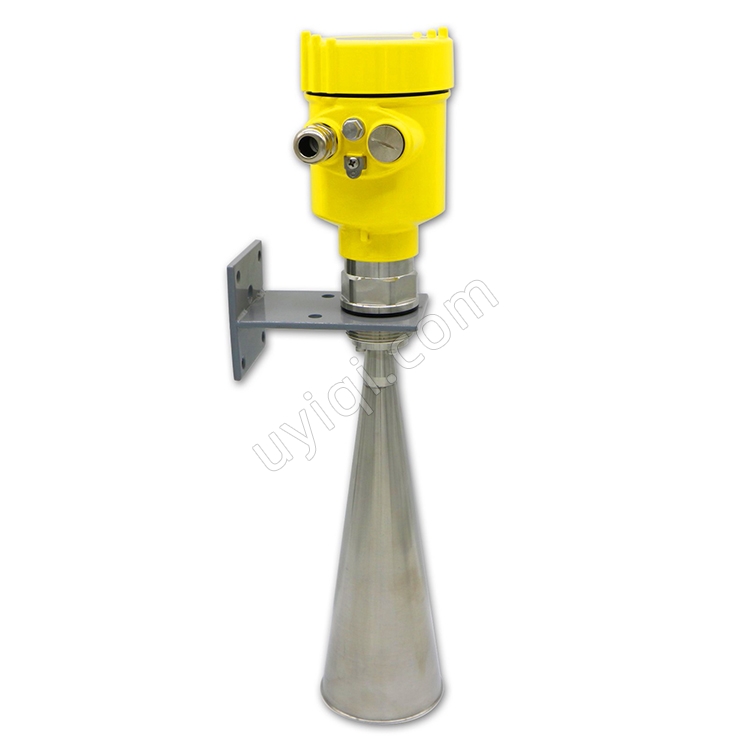

產品名稱：水文雷達水位計
品牌：冀儀
產地：中國
型號：JY-92RD91

水文雷達水位計JY-92RD91冀儀的介紹：
產品原理
雷達水位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很?。{秒量級）很難確認，92RD91雷達水位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

水利行業應用特點：

• 行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
• 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性
• 天線尺寸小，便于安裝和加防塵罩等天線防護裝置
• 重量較輕約1KG，便于安裝
• 測量范圍**可達70米，覆蓋大型水庫等水位測量
• 多種輸出電路接口與采集系統配合
• 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境均無傷害

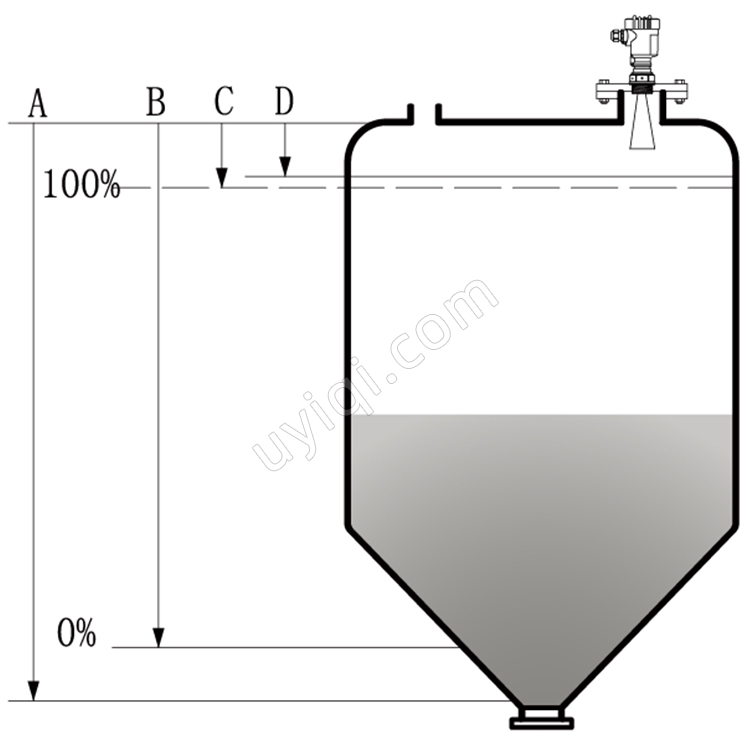

測量的基準面是： 螺紋底面或法蘭密封面
注：使用雷達水位計時，務必保證**料位不能進入測量盲區（圖中D所示區域）。

功能：
應用：    河道、湖泊、淺灘
測量范圍：    30米
過程連接：    螺紋G1½? A / 支架/法蘭
過程溫度：    -40～100℃
過程壓力：    常壓
精 度：     ±3mm
頻率范圍：    26GHz
防護等級：     IP67
供電電源：    DC（6—24V）/四線
信號輸出：    RS485/Modbus 協議

水文雷達水位計JY-92RD91冀儀的參數：
外殼
外殼和外殼蓋之間的密封：硅橡膠
外殼視窗：聚碳酸酯
接地端子：不銹鋼

重量
－92RD91 4Kg (取決于過程連接)

供電電壓
四線制標準型：10~24)V DC
功耗：max12mA
允許紋波：-<100Hz        Uss<1V
    －(100～100K)Hz     Uss<10mV

電纜參數
電纜入口／插頭：M20×1.5電纜入口

輸出參數
輸出信號／通訊協議：RS485／Modbus
分辨率：1.6uA
積分時間：(0～40)s，可調

特征參數
盲區：天線末端
**測量距離：92RD92  70米
微波頻率 ：26GHz
通訊接口：Modbus通訊協議
測量間隔：大約1秒(取決于參數設置)
調整時間：大約1秒(取決于參數設置)
顯示分辨率：1mm
工作存儲及運輸溫度：(－40～100)℃
過程溫度(天線部分的溫度)：(－40～250℃)
相對濕度：<95％
壓強：Max．4MPa
耐振：機械震動10m／s2，(10～150)Hz

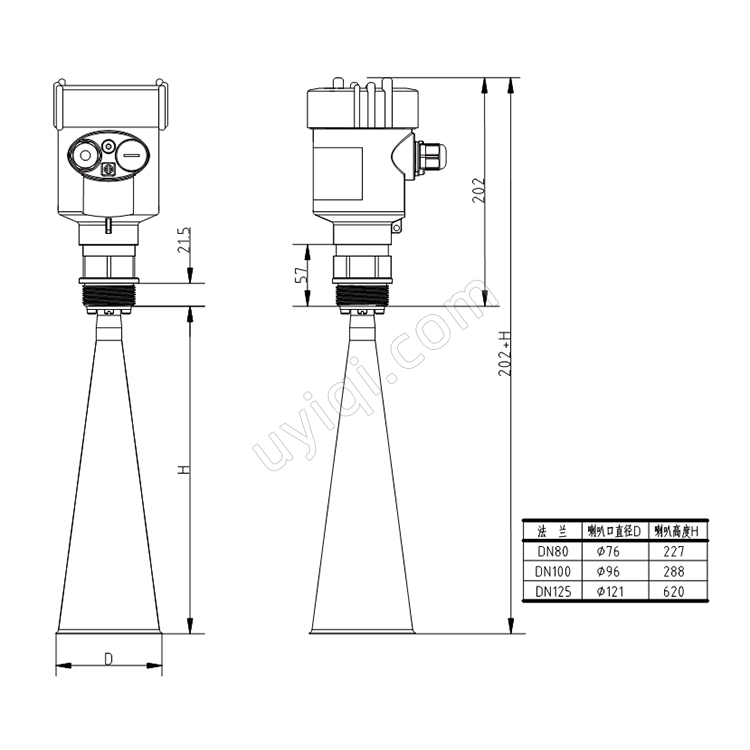

結構尺寸(單位mm)
表殼尺寸——92RD91





---
