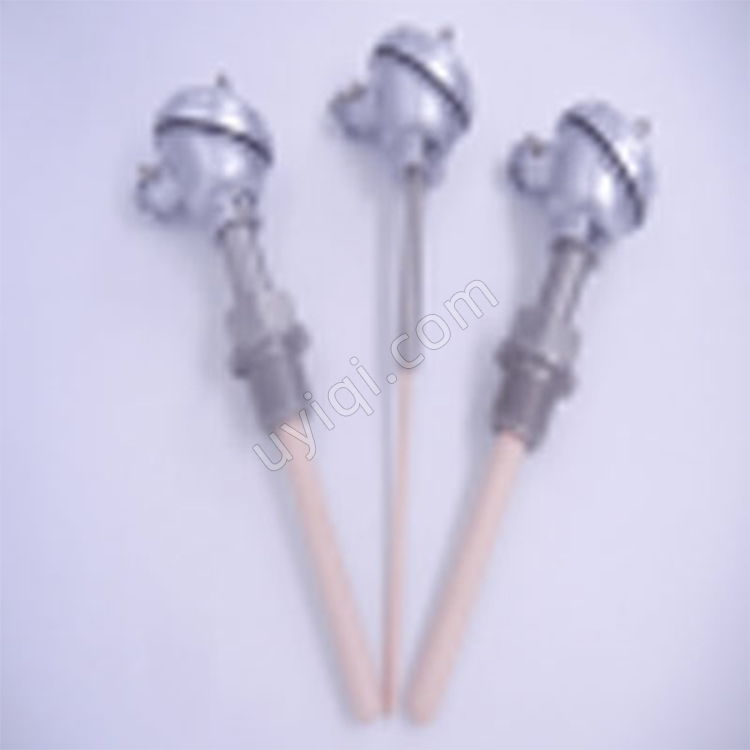

產品名稱：貴金屬熱電偶
品牌：冀儀
產地：中國
型號：JYH-S/B/R

貴金屬熱電偶JYH-S/B/R冀儀的介紹：
貴金屬熱電偶分為S型鉑銠熱電偶、B型鉑銠熱電偶、R型鉑銠熱電偶。
S型熱電偶有裝配熱電偶，鎧裝熱電偶和裝配與鎧裝接合熱電偶。

貴金屬熱電偶JYH-S/B/R冀儀的主要技術指標：

溫度測量范圍和允許誤差

名稱	分 度 號	允差等級
		Ⅰ級		Ⅱ級
		允差值	測溫范圍℃	允差值	測溫范圍℃
鉑銠10－鉑 WRS或WRP WRSK或WRPK	Ｓ	±1℃或 ±{１＋（t-1100）× 0.003}℃	0-1300	±1.5℃ 或 ±0.25%	0-1300

S型裝配熱電偶熱響應時間

保護管直徑mm	保護管材質	熱響應時間s
16	非金屬	≤240
25	非金屬	≤300

S型鎧裝熱電偶熱響應時間

熱響應時間s 套管直徑	接殼式	絕緣式
3.0	0.6	2.0
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

S型鉑銠10－鉑偶絲推薦使用溫度

偶絲直徑mm	短期使用溫度上限
0.5	1500℃



B型鉑銠熱電偶簡介
B型熱電偶有裝配熱電偶，鎧裝熱電偶和裝配與鎧裝接合熱電偶。

溫度測量范圍和允許誤差

名稱	分 度 號	允差等級
		Ⅱ級		Ⅲ級
		允差值	測溫范圍℃	允差值	測溫范圍℃
鉑銠30－鉑銠6 WRB或WRR WRBK或WRRK	Ｂ	±1.5℃ 或 ±0.25%	600-1700	±4℃ 或 ±0.5%	600-1700

B型裝配熱電偶熱響應時間

保護管直徑mm	保護管材質	熱響應時間s
16	非金屬	≤240
25	非金屬	≤300

B型鎧裝熱電偶熱響應時間

熱響應時間s 套管直徑	接殼式	絕緣式
3.0	0.6	2.0
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

B型鉑銠30－鉑銠6偶絲推薦使用溫度

偶絲直徑mm	短期使用溫度上限
0.5	1700℃

R型鉑銠熱電偶簡介
R型熱電偶有裝配熱電偶，鎧裝熱電偶和裝配與鎧裝接合熱電偶。

溫度測量范圍和允許誤差

名稱	分 度 號	允差等級
		Ⅰ級		Ⅱ級
		允差值	測溫范圍℃	允差值	測溫范圍℃
鉑銠13－鉑 WRR或WRQ WRRK或WRQK	Ｒ	±1℃或 ±{１＋（t-1100）× 0.003}℃	0-1400	±1.5℃ 或 ±0.25%	0-1400

R型裝配熱電偶熱響應時間

保護管直徑mm	保護管材質	熱響應時間s
16	非金屬	≤240
25	非金屬	≤300

R型鎧裝熱電偶熱響應時間

熱響應時間s 套管直徑	接殼式	絕緣式
3.0	0.6	2.0
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

貴金屬熱電偶中的R型鉑銠13－鉑偶絲推薦使用溫度

偶絲直徑mm	短期使用溫度上限
0.5	1500℃

---
