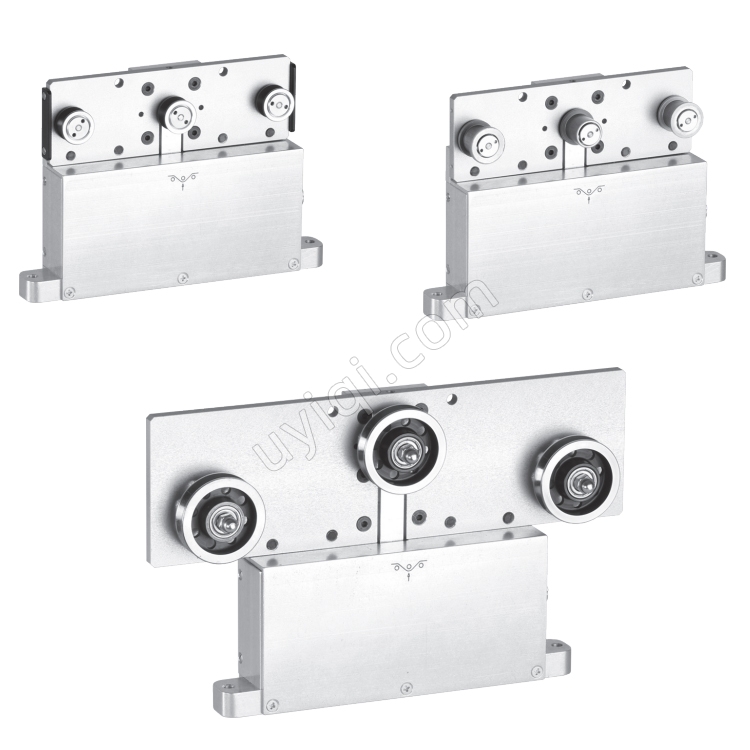

產品名稱：張力傳感器
品牌：schmidt
產地：德國
型號：MZH-10K

7 種張力范圍，
從 0 - 1000 cN 到 0 - 100.00 daN
固定式電子張力傳感器，適用于直徑達 15 mm 的細線、細繩和電纜等平行運行的窄柔性材料，以及寬度達 10 mm 的線性扁平材料

大型硬化導輥可**限度地減少材料偏斜
張力傳感器，可快速輕松地安裝

德國schmidt張力傳感器(MZH-10K)特殊功能

小巧緊湊的外殼
帶集成測量放大器和 1.5 % FS 高精度的張力傳感器 MZH

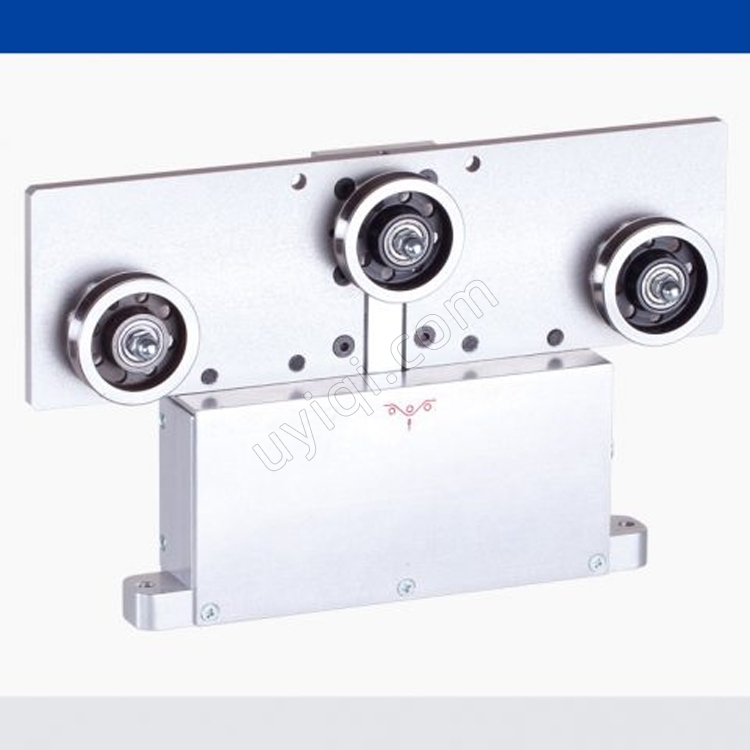

典型的材料路徑 -翹曲 3 個輥
裝有滾珠軸承的導輥，
– V 型槽（適用于** 4 mm Ø 的材料）
– U 型槽（適用于 3 至 15 mm Ø 的材料）
– 帶槽（適用于**寬度為 10 mm 的材料）
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）

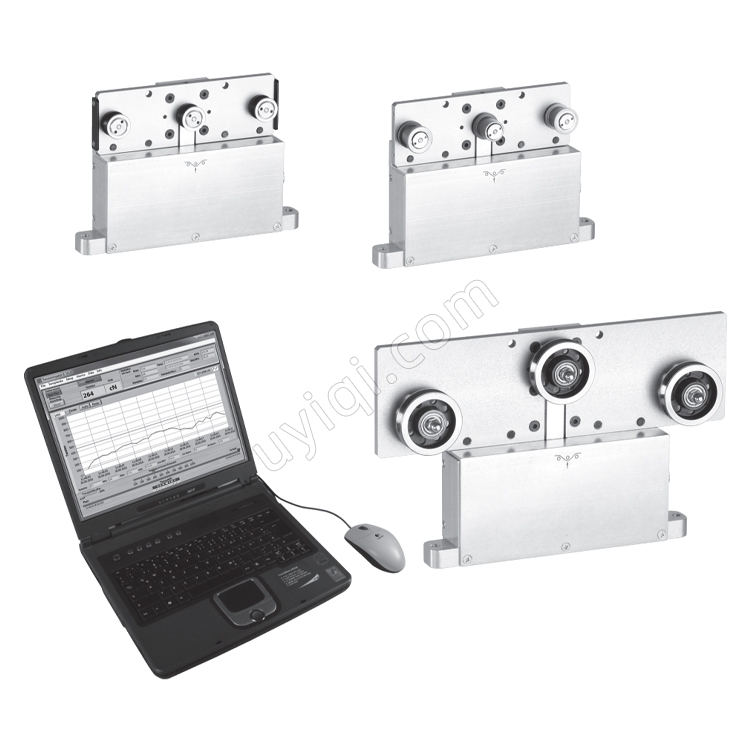

– 數字（可選）：USB、RS-232、RS-422 – 參見型號 MZH-422
– 電流： 4 – 20 毫安（可選）
通用安裝可能性——易于安裝，即使是事后也可以安裝在現有機器上：
傳感器可以使用外殼體底部的兩個螺紋進行安裝?；蛘?，它可以固定在設備側面的兩個法蘭上。
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變片電橋的稱重傳感器

德國schmidt張力傳感器(MZH-10K)標準功能

V 形槽導向滾輪，滾珠軸承安裝
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(MZH-10K)規格

型號：MZH-10K
張力范圍：0–10丹
測量頭寬度：120毫米
施密特校準材料：PA：1.00 毫米直徑
校準：根據 SCHMIDT 工廠程序
準確性：±1.5 %滿量程和 ±1 digit % 滿量程或更好
其他校準材料：±3%滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬（選項：數字）
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬），4 – 20 mA DC（電流）
選項數字：USB、RS-232 或 RS-422
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V 直流電，**值 21 mA（標準輸出）
代碼 A3：50 mA，代碼 422：50 mA，代碼 232：40 mA
筑屋材料：鋁

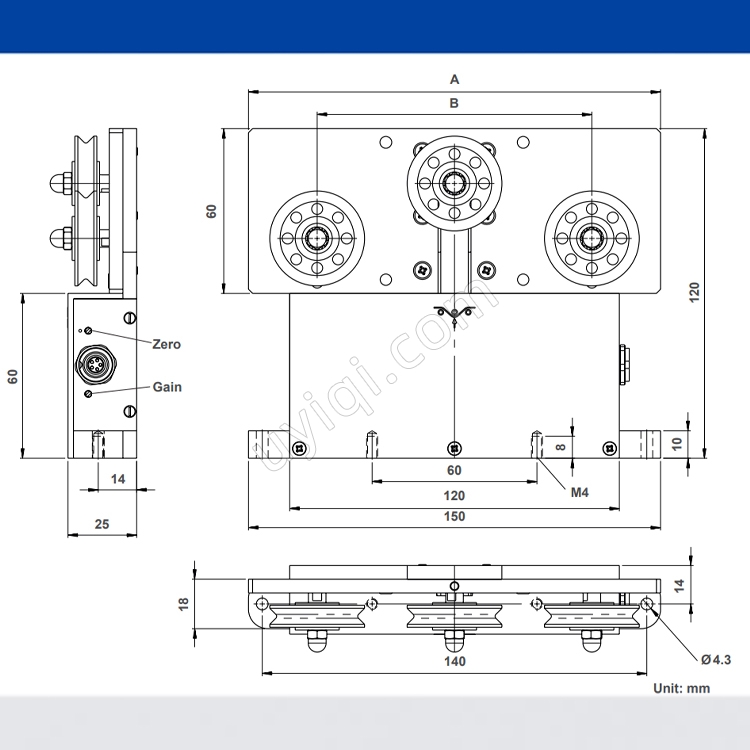

方面：查看尺寸
重量，凈重（毛重）：高達型號 MZH-2000 約。
約560 克（700 克）型號 MZH-5000 和 MZH-10K。約 600 g (750 g)
型號 MZH-20K 和更高型號 640 克（800 克）

---
