產品名稱：張力傳感器
品牌：schmidt
產地：德國
型號：FSW-20K

4 個張力范圍，
從 0 - 20 daN 到 0 - 200 daN
固定式電子張力傳感器，用于測量** 15 mm Ø 的電線、繩索和電纜

帶大導輥 (60 mm Ø) 的傳感器，**限度地減少材料偏斜
堅固耐用的張力傳感器，用于高張力和快速簡便的安裝

德國schmidt張力傳感器(FSW-20K)特殊功能

帶集成測量放大器和 1.5 % FS 高精度的張力傳感器 FSW
導輥 60 mm 槽 Ø，V 型槽或 U 型槽，滾珠軸承安裝
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 數字（可選）：USB、RS-232、Wi-Fi、RS-422 – 參見型號 FSW- 422
– 電流：4 – 20 mA（可選）
在現有機器上輕松安裝，甚至是之后

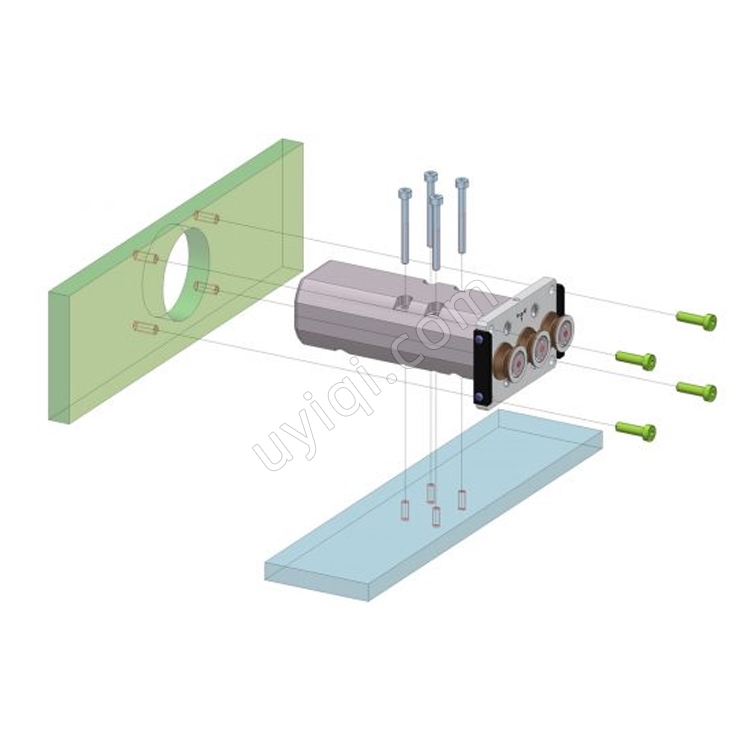

2 安裝可能性：外殼安裝或圓柱孔安裝（安裝開孔 38.5 – 40 mm Ø）
帶數字輸出的傳感器外殼較大，安裝時需要切割一個長度為 54 mm 的長孔 R 19
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變片電橋的稱重傳感器
帶機械過載保護的張力傳感器
注意：可應要求提供范圍廣泛的定制設計模型以及修改。有需求請聯系我們！

德國schmidt張力傳感器(FSW-20K)標準功能

帶堅固鋁制外殼的 FSW 張力傳感器
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(FSW-20K)規格

型號：FSH-1000
張力范圍：0–20丹
測量頭寬度：550毫米
施密特校準材料：1.50 mm Ø (7x7x0.20)
校準：根據 SCHMIDT 工廠程序
準確性：±1.5 % 滿量程和 ±1 digit % 滿量程或更好
其他校準材料 ±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬（選項：數字）
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4 – 20 mA DC（電流）
選項數字：USB (500 Hz)、RS-232 (200 Hz) , RS-422 (200 赫茲) 或 Wi-Fi
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V 直流電，**值 21 mA（標準輸出）
代碼 A3：50 mA，代碼 422：50 mA，代碼 232：40 mA
筑屋材料：鋁
方面：查看尺寸
重量，凈重（毛重）：約1500 克（1800 克）

---
