產品名稱：三相功率計
品牌：PCE-Instruments
產地：英國
型號：PCE-830-2-ICA

PCE-830-2-ICA三相功率計英國PCE的介紹：
三相功率計/三相功率分析儀用于測量交流電（AC）的一到三相電量。這種三相功率計還可以測量電壓、電流、頻率、諧波和功率等參數，并根據標準 EN50160 指示諧波值、間諧波和不對稱。干擾，如中斷、泄漏、過載或瞬變（從 16µs 起）會用它們的相應值進行檢測。高分辨率背光 LCD，**多可同時顯示 35 個參數。它**多可以同時連接 3 個夾子。在數據記錄器模式下，它可以保存多達 17,470 個讀數（3 相/4 根導線），在更簡單的設置（1 相/2 根導線）中，它可以保存多達 52,400 個讀數，分為 85 組。所有這些使三相功率計成為進行長時間測量的理想儀器。獲得的測量值可以發送到計算機并使用隨附的分析軟件進行處理。該設備隨附了從設備到達那一刻起進行測量和分析所需的一切。雖然 3 相功率計由制造商校準，但可選的實驗室校準和證書符合 ISO 標準，可與設備單獨訂購或在需要重新校準時訂購。

PCE-830-2-ICA三相功率計英國PCE的特點：
- 分析 3 相/4 導體、3 相/3 導體、1 相/2 導體、1相/3 導體
- 測量有效實數值（V 123 和 I 123）
- 測量有功功率（W、KW、 MW、GW)
- 測量視在功率和無功功率 (KVA、KVAR)
- 功率因數 (PF)、相位角 (Φ)
- 測量能量和功（Wh、KWh、KVARh、PFh）
- 測量從 0.1mA 到 3000A 的電流，允許確定工廠的備用電源
- 大型 LCD 同時顯示多達 35 個參數（3P4W [=3 相/4 導體]）
- CT 條件（1 至 600）和 PT（1 至 3000）可編程
-指示電流波形和電壓重疊。
- 512KB 內存，可編程間隔，每 2 至 3000 秒保存一次數據，使用 3 相/4 導體系統可讀取 17,470 個讀數）
- 指示波形、效率參數和諧波失真
- 帶點陣的背光 LCD
- 平均功率（AD in W、KW、MW)
- 具有可編程周期的**功率（以 W、KW、MW 為單位的 MD）
- 分析曲率高達 99 的諧波失真
- 指示高達 50º 的諧波形式
- 指示波形**值（1024 個讀數/周期）
- 絕對失真分析 (%THD-F)
- 具有三相系統參數的圖形平衡圖
- 檢測多達 28 個晶體管（時間和周期），具有可編程閾值 (%)
- 三相電壓或不對稱電流 (VUR) 的關系
- 三相電壓和不對稱電流的因數 (d0%, d2%)
- USB端口（光學絕緣）
- 集成計時器和日歷以記錄數據



PCE-830-2-ICA三相功率計英國PCE的規格：
測量值：測量范圍/分辨率/準確度
PCE-830 + PCE-6801
瓦交流電（50 赫茲或 60 赫茲，PF 0.5 至 1）：5.0 W 至 999.9 W / 0.1 W / ±1% ±0.8 W
    1.000 kW 至 9.999 kW / 0.001 kW / ±1% ±8 W
    10.00 kW 至 99.99 kW / 0.01 kW / ±1% ±80 W
    100.0 kW 至 999.9 kW / 0.1 kW / ±1% ±0.8 kW
    1,000 kW 至 9,999 kW / 1 kW / ±1% ±8 kW
PCE-830 + PCE-6802
瓦交流電（50 Hz 或 60 Hz，PF 0.5 至 1）：5.0 W 至 999.9 W / 0.1 W / ±1% ±0.8 W
    1.000 kW 至 9.999 kW / 0.001 kW / ±1% ±8 W
    10.00 kW 至 99.99 kW / 0.01 kW / ±1% ±80 W
    100.0 kW 至 999.9 kW / 0.1 kW / ±1% ±0.8 kW
    1000 kW 至 9999 kW / 1 kW / ±1% ±8 kW
    0.000 MW 至 9.999 MW / 0.001 MW / ±1% ±80 kW
PCE-830 + PCE-3007
瓦交流電（50 赫茲或 60 赫茲，PF 0.5 至 1）：10.0 W 至 999.9 W / 0.1 W / 測量范圍的 ±1%
    1.000 kW 至 9.999 kW / 0.001 kW / 測量范圍的 ±1%
    10.00 kW 至 99.99 kW / 0.01 kW / 測量范圍的 ±1%
    100.0 kW 至 999.9 kW / 0.1 kW / 測量范圍的 ±1%
    1,000 kW 至 9,999 kW / 1 kW / 測量范圍的 ±1%
PCE-830 + PCE-6801
交流電流（50 Hz 或 60 Hz，自動量程選擇，TRMS）：0.04 A 至 1 A / 0.001 A / ±0.5% ±0.05 A
    0.4 A 至 10.0 A / 0.01 A / ±0.5% ±0.05 A
    4 A 至 100.0 A / 0.1 A / ±1.0% ±0.5 A
PCE-830 + PCE-6802
交流電流（50 Hz 或 60 Hz，自動范圍選擇，TRMS）：10.00 A / 0.01 A /
    4 A 至 100.0 A / 0.01 A / ±0.5% ±0.5 A
    40 A 至 1000.0 A / 0.1 A / ±0.5% ±5 A
PCE-830 + PCE-3007
交流電流 （50 Hz 或 60 Hz，自動范圍選擇，TRMS）：0 至 300 A / 0.1 A / 測量范圍的 ±1.0%
    300.0 A 至 999.9 A / 0.1 A / 測量范圍的 ±1.0%
    1,000 A 至 3,000 A / 1 A / 測量范圍的 ±1.0%
交流電壓 （50 赫茲或 60 赫茲，真有效值）：20.0 V ... 500.0 V / 0.1 V / ±0.5 % ±5 位
    （接地）
    20.0 V ... 600.0 V / 0.1 V / ±0.5 % ±5 位
    （相間）
交流電壓 諧波畸變：1º 至 20º / 0.1% / ±1.0%
    21º 至 49º / 0.1% / 4% 讀數 ±2.0%
    50º 至 99º / 0.1% / 6% 讀數 ±2.0%
PCE-830 + PCE-6801
交流電流諧波百分比：1º 至 20º / 0.1% / ±0.2% 讀數 ±1.0%
    11º 至 20º / 0.1% / ±2% 讀數 ±1.0%
    21º 至 50º (A)/ 0.1% / ±5% 讀數 ±1.0%
    21º 至50º (mA)/ 0.1% / ±10% 讀數 ±1.0%
    51º 至 99º / 0.1% / ±35% 讀數 ±1.0%
PCE-830 + PCE-6802
交流電流諧波百分比：1º 至 10º / 0.1% / ±2%
    21º 至 49º / 0.1% / 4% 讀數 ±2.0%
    50º 至 99º / 0.1% / 6% 讀數 ±2.0%
PCE-830 + PCE-3007交流電流
諧波百分比：1º 至 10º / 0.1% / ±2%
    21º 至 49º / 0.1% / ±6%
    50º 至 99º / 0.1% / ±10%
PCE-830 + PCE-6801 / PCE-830 + PCE-6802
功率因數 (PF)：0.00 至 1.00 / 0.01 / ±0.04
PCE-830 + PCE-3007
功率因數 (PF)：0.000 至 1,000 / 0.001 / ±0.04
PCE-830 + PCE-6801 / PCE-830 + PCE-6802
相角 (Phi)：-180° 至 180° / 0.1° / ±1°
PCE-830 + PCE-3007
相角 (Phi)：0° 至 180° / 0.1° / ±2°
PCE-830 + PCE-6801
總諧波失真：0.0 至 20.0% / 0.1% / ±1%
    20.0% 至 100% / 0.1% / ±3% 讀數的 ±5%
    100% 至 999.9% / 0.1% / ±10% 讀數的 ±10%
PCE-830 + PCE-6802
總諧波失真：0.0 至 20.0% / 0.1% / ±2%
    20.0% 至 100% / 0.1% / ±6% 讀數的 ±1%
    100% 至 999.9% / 0.1% / ±10% 讀數的 ±1%
PCE-830 + PCE-3007
總諧波失真：0.0 至 20.0% / 0.1% / ±2%
    20.0% 至 100% / 0.1% / ±6% 讀數的 ±1%
    100% 至 999.9% / 0.1% / ±10% 讀數的 ±1%
交流電壓和電流的**測量：50 Hz / 19 µS / ±5% ±30 位
    60 Hz / 16 µS / ±5% ±30 位
交流電壓電流峰值測量：1.00 至 99.99 / 0.01 / ±5% ±30 位
自動模式下的頻率范圍：45 赫茲至 65 赫茲/0.1 赫茲/0.1 赫茲
內存：512 kB，**多 52,420 個讀數，由 1 相/2 根導線獲取
端口：USB
軟件和電纜：包含，適用于 Windows 2000、XP、ME
展示：帶點陣的背光 LCD
電源：8 節 AA 電池 (Mignon)
體積：257 毫米 x 155 毫米 x 57 毫米
    10.1 英寸 x 6.10 英寸 x 2.24 英寸
重量：1.16 千克/2.56 磅
運行條件：**限度。85% 相對濕度
    -10º C 至 50º C / 14º F 至 122º F
保護類型/標準：IEC 61010, 600 伏/CAT III

第 1 組：

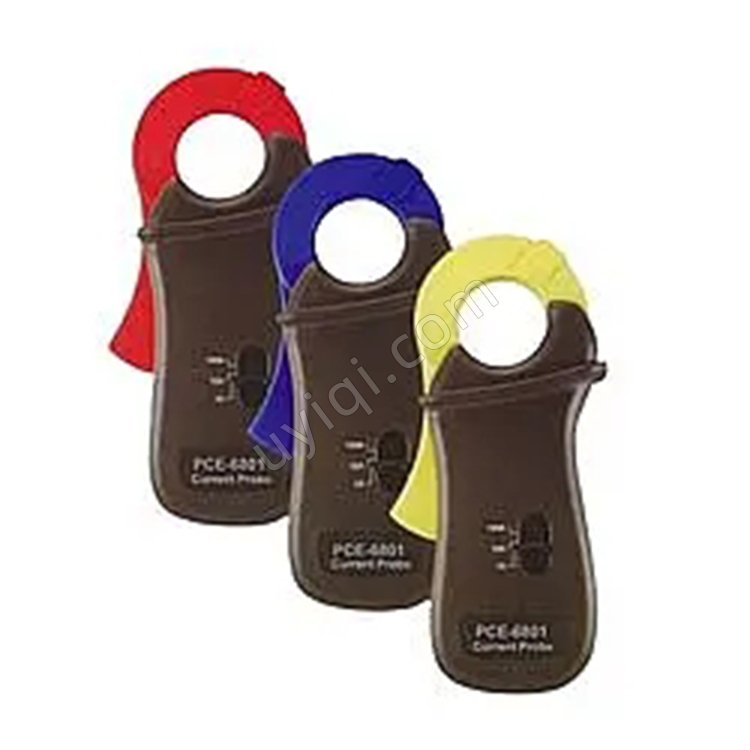

PCE-830 + PCE-6801 電流鉗 (100 A)
- 電導體拾取器：直徑 30 mm / 1.2
- 量程選擇：手動（1 A、10 A、100 A）
- 尺寸：210 mm x 62 毫米 x 36 毫米/8.2 英寸 x 2.4 英寸 x 1.4 英寸
- 重量：200 克/7 盎司
第 2 組：
PCE-830 + PCE-6802 放大器夾 (1000 A)
- 電導體拾取器：直徑 55 毫米/2.2
- 量程選擇：手動（10 A、100 A、1,000 A）
- 尺寸：244 mm x 97 毫米 x 46 毫米/8.6 英寸 x 97 英寸 x 46 英寸
- 重量：600 克/1.3 磅
第 3 組：
PCE-830 + PCE-3007 柔性放大器夾 (3000 A)
- 電導體拾取器：直徑 170 毫米/6.69
- **小徑向曲線：35 毫米/1.4 英寸
- 電導體長度：610 毫米/24.0英寸
- 電導體直徑：14 毫米/0.55 英寸
- 尺寸（盒子）：130 毫米 x 80 毫米 x 43 毫米/5.1 英寸 x 3.1 英寸 x 1.6 英寸
- 重量：410 克/14.4 盎司
PCE-830 概要
將放大器夾連接到 PCE-830：
1. 打開設備。
2. 按“1f3f”鍵，直到“3P3W”出現在顯示屏上，表示 3 相/3 根導線。
3. 將來自電壓的 3 根測試電纜連接到 L1、L2、L3 和分析儀。如右圖所示，放大器鉗位連接在設備和電路之間。
4. 然后可以在顯示屏上看到結果。

產品包括：

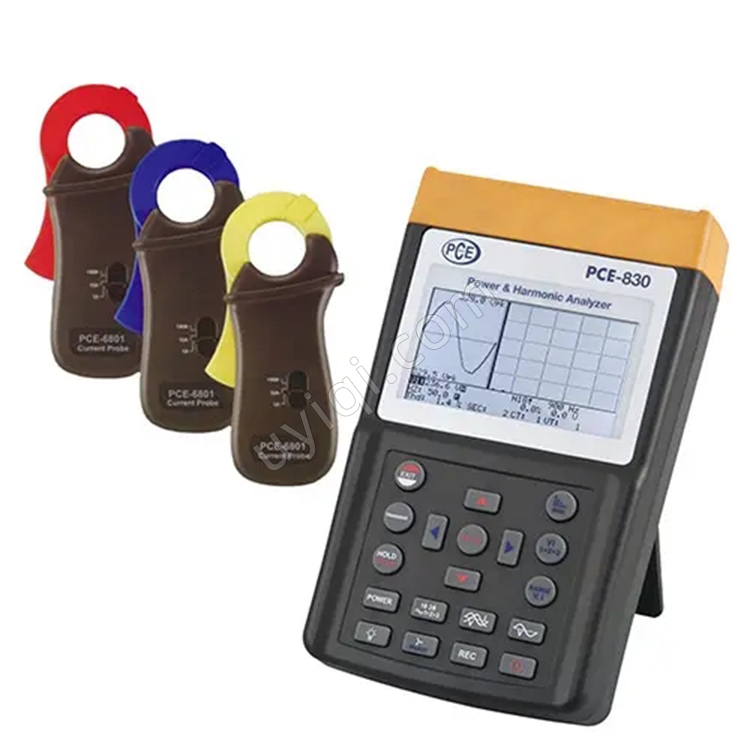

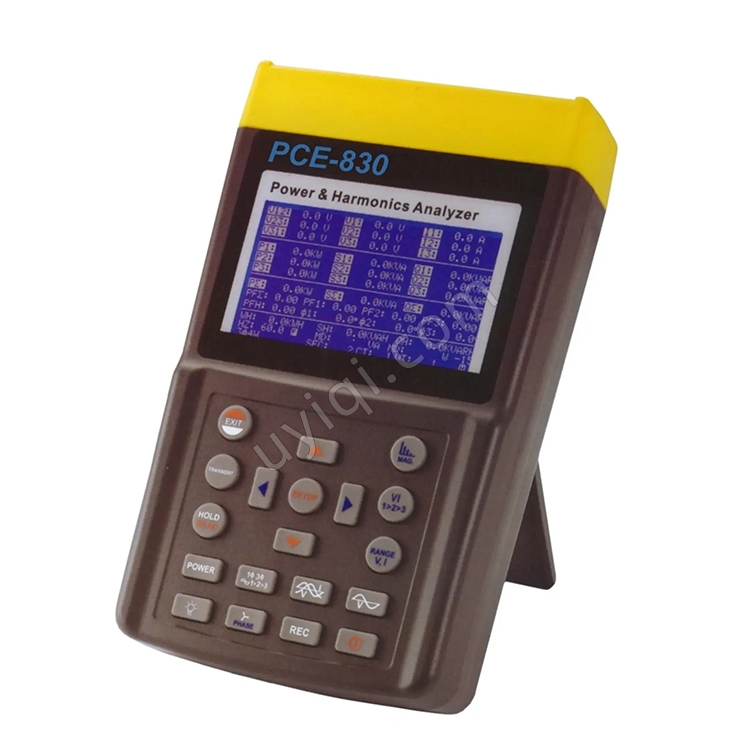

1 x PCE-830-2 三相功率計/三相功率分析儀
3 x放大器夾 - 取決于訂購的套件（PCE-6801、PCE-6802 或 PCE-3007）
4 x 鱷魚夾
4 x 安全測試線（3 米長）
8 x 電池
1 x 電源適配器
1 x 手提箱
1 x USB cablem 軟件
1 x 用戶手冊
1 x ISO 校準證書

---
