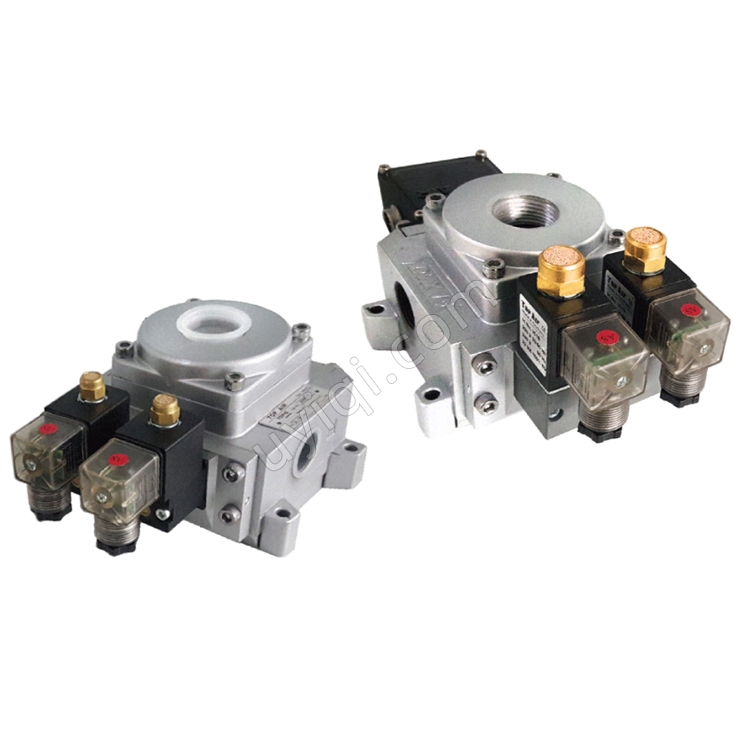

產品名稱：雙聯安全閥
品牌：TOP AIR
產地：臺灣
型號：DVX15




臺灣TOPAIR雙聯安全閥DVX15特點：
1、驅動方式：線圈作動氣壓引導
2、設計原理：組套活塞閥
3、使用流體：濾過空氣，供潤滑油或無潤滑油皆可
4、使用溫度：攝氏-10~60度（華氏14度~140度）
5、固定方式：：固定底座式
6、檢知系統：本型號的檢知系統采用雙向相對檢測，由兩個無接點開關獨立接受個別閥作動的正確性，開關功能必須在正常狀態下，才能正常作動

臺灣TOPAIR雙聯安全閥DVX15概述：
DVX15雙閥包含兩大主要結構:1)主閥體(1)&A(2)孔是安裝在機器上2)主閥體包含主體部分/軸心.3)引導電磁閥的操作4)如其中任何一零件故障，P和A孔之氣體便由R 孔排出，此時閥體即無法操作
注意:可選配電子檢知系統。


臺灣TOPAIR雙聯安全閥DVX15動作解說：
1. 閥體啟始要件
 軸心A，B需覆歸狀態，將進氣孔1通往排氣孔 2 之氣室關閉。 排氣孔2須與泄氣孔3相通， R1、R2 需將引導作動氣體之殘壓排出，確保此 時 P1、P2 為關閉。
2. 正常操作
 通電開關 ON 時，Valve1、Valve2 作動，引導氣體推動軸心A、B并保持下壓，將排氣孔2通往 泄氣孔 3 之通路封閉，此時氣壓源由進氣孔 1 通 往排氣孔 2，如將通電開關 OFF，則閥體將恢復。
3. 功能失效之情況
 通電開關 ON 時，如引導閥或軸心其中之一出現錯誤動作（ 如下圖所示），將導致進氣孔1及排氣孔2之氣體由泄氣孔3排出，排氣孔2所外接之任何管線內將無氣壓產生，亦是無法再操作。 （ 如遇上列情形，請迅速通達英客服部門 ）

臺灣TOPAIR雙聯安全閥DVX15訂購代號：
型號：2694
型式：0：標準型
接管空位：06：G 1/2"
                10：G 3/4"
線圈編號：0543
電源：AC220V
排氣蓋板：“G 1

---
