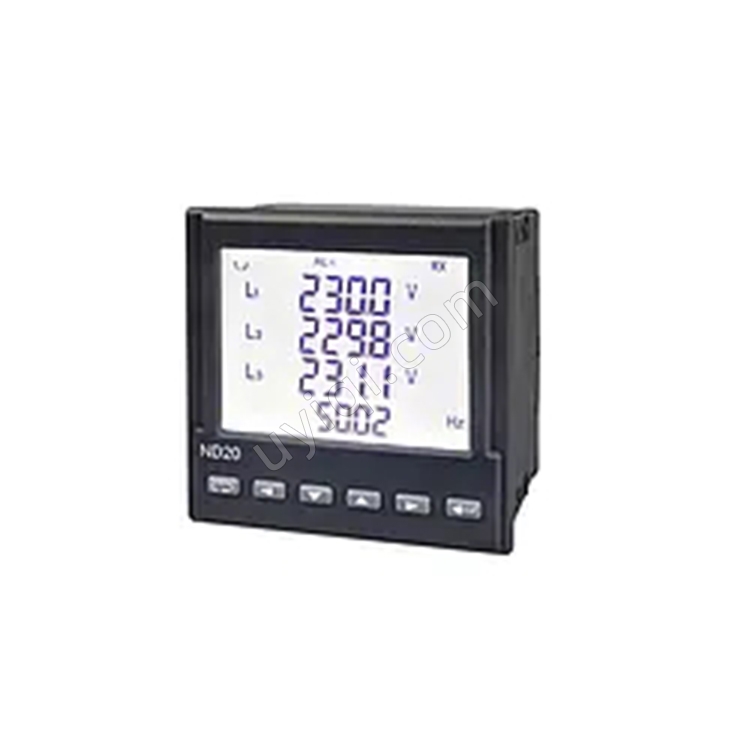

產品名稱：單相功率計
品牌：PCE-Instruments
產地：英國
型號：PCE-ND20

PCE-ND20單相功率計英國PCE的介紹：
PCE-ND20 內置功率計測量三相所有網絡參數。PCE-ND20內置功率計，功率、電壓、功率測量完全沒有問題。電流測量可以通過內置的三相功率測量裝置直接進行。但是，也可以使用內置功率計 PCE-ND20 通過傳感器測量大電流。電壓測量直接發生在高達 480 V（相間）的情況下。PCE-ND20 內置功率計僅適合在三相網絡中運行。所有測量參數均由 PCE-ND20 內置功率計顯示在大型照明顯示屏上。用戶可以通過前面板按鍵滾動瀏覽參數，并使用內置功率計進行所有相關測量設置。

顯示器的電壓供應是通過電源指示器的單獨連接。PCE-ND20內置功率計有報警繼電器，用戶可自由設置。此外，功率計還有一個模擬、可編程的 4 ... 20-mA 輸出。通過Modbus RTU接口，所有測量參數都可以通過電表集成到Modbus網絡中。安裝的脈沖輸出可用于將PCE-ND20內置功率計連接到單獨的電能表/電流表。PCE-ND20 內置功率計的正面防護等級為 IP67。PCE-ND20 內置功率計安裝在配電盤中。切口為 92 x 92 毫米/3.6 x 3.6 英寸。內置功率計正面的尺寸為 96 x 96 毫米/3.8 x 3.8 英寸。

PCE-ND20單相功率計英國PCE的特點：
- 面板開口 92 x 92 mm / 3.6 x 3.6 in
- 測量 U、I、F、P、Q、S、PF ...
- 通過測量電壓供電
- 報警功能
- 錯誤相序檢測
- 脈沖輸出有源能源
- 獨立電源
- 正面防護等級為 IP 65
- 帶照明的 3.5" LCD 顯示屏
- 易于安裝
- RS485 Modbus 接口

PCE-ND20單相功率計英國PCE的規格：
測量參數/顯示區域/測量范圍/精度：
1 A（電度 in）/0.00 ... 1500 A / 0.005 ... 1.2 A AC / 測量范圍的 ± 0.2%
5 A（電度 in）/0.00 ... 60000 A / 0.025 ... 6 A AC / ± 0.2% 測量范圍
57.7 V（電壓 LN） / 0.0 ... 1.012 MV / 195 ... 253 V AC / ± 0.2% 讀數
230 V（電壓 LN） ) / 0.0 ... 1.200 MV / 246 ... 300V AC / ± 0.2% 讀數
100 V（電壓 LL） / 0.0 ... 1.752 MV / 340 ... 440 V / ± 0.5% 讀數
400 V (電壓 LL) / 0.0 ... 2,000 MV / 425 ... 520 V / 讀數的 ± 0.5%
頻率 / 47.0 ... 63.0 Hz / 47.0 ... 63.0 Hz / 讀數的 ± 0.2%
Wealth / -9999 .. . 9999 MW / -1.52 kW ... 1.52 kW / 測量范圍的 ± 0.5%
無功功率 / -9999 ... 9999 Mvar / -1.52 ... 1.52 Mvar / 測量范圍的 ± 0.5%
視在功率 / 0.00 VA ... 9999 MVA / 1.0 VA ... 1.52 VA / 測量范圍的 ± 0.5%測量范圍
功率因數 PF / -1 ... 1 / - 1 ... 1 / 測量范圍的 ± 1%
Tan φ / -1.2 ... 1.2 / -1.2 ... 1.2 / 測量范圍的 ± 1%范圍
Cos φ / -1 ... 1 / -1 ... 1 / 測量范圍的 ± 1%
Φ / -180 ... 180 ° / - 180 ... 180 ° / 測量范圍的 ± 0.5%
吸收和釋放的能量 / 0 ... 99.999.999 kWh / N/A / ± 0.5 v. 測量范圍
THD / 0 ... 100% / N/A / 測量范圍的 ± 5%

一般規格：
繼電器輸出：1**輸出 250V AC / 0.5 A
模擬輸出：1 個可編程輸出，0/4 ... 40-mA
脈沖輸出：O / C (NPN)，符合 EN62053-31 的 A 類，電壓 = 18 ... 27V，電流 = 10 ... 27-mA RS485
接口：Modbus RTU RTU 8N2 / 8E1 / 8 O1 / (n1 ), 波特率 4800/9600/19200/38400 bit/s
顯示：單色 3.5" LCD，發光
電源（可選）：20 ... 40V AC / 20 ... 60V DC, 85 ... 253V AC / 90 ... 300V DC
環境條件：-20 ... 55°C / -4 ... 131°F，25 至 95% RH
存儲條件：- 30 ... 70°C / -22 ... 158° F，非冷凝
標準：EN 61010-1
尺寸：96 x 96 x 77 毫米/3.8 x 3.8 x 3 英寸
控制面板開口：92 x 92 毫米/3.6 x 3.6 英寸
重量：約 300 克/< 1 磅
保護防護等級：IP 65

產品包括：
1 x PCE-ND20 單相功率計
1 x 接線端子組
1 x 安裝材料
1 x 用戶手冊


---
